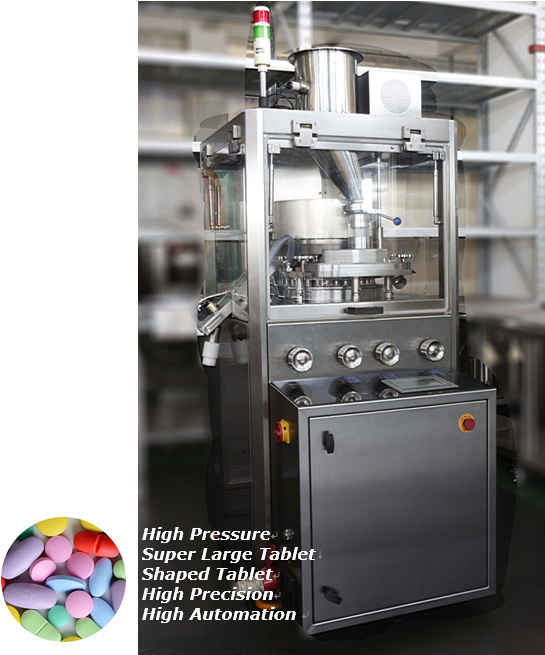

A série TRPT-D26 de prensas rotativas de comprimidos de alta velocidade foi concebida para proporcionar elevado desempenho e fiabilidade. A construção modular e normalizada torna a série económica para a produção farmacêutica.
Características principais
- Todas as peças em contacto com o produto são fabricadas em SS316 / 304 ou outros materiais aprovados pela FDA.
- Controlo por PLC.
- Principais componentes de marcas líderes, incluindo SIEMENS, SCHNEIDER e OMRON.
- Vedação fiável e proteção contra pó.
- Portas de elevada visibilidade ajudam a prevenir a contaminação cruzada.
- As peças podem ser facilmente removidas para manutenção.
- Acesso de 360 graus para observação e limpeza.

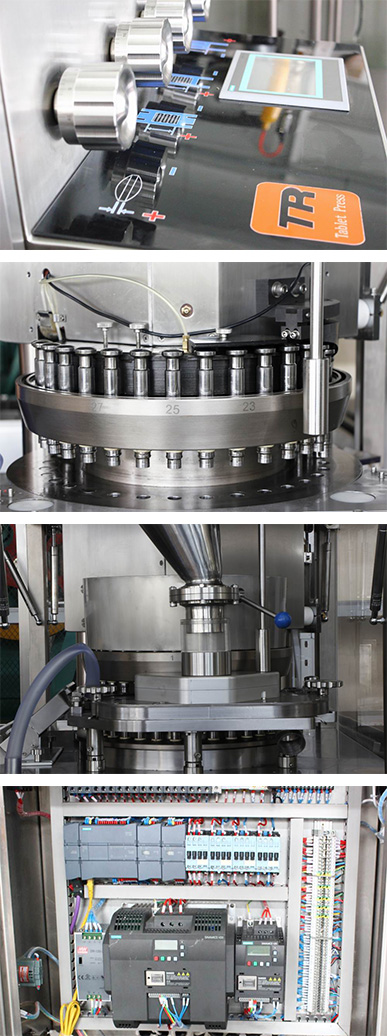

Sistema de compressão de comprimidos
A pré-compressão e a compressão principal utilizam um projeto compacto de cinco colunas que resiste à deformação sob cargas elevadas, assegura estabilidade a longo prazo, melhora a precisão do peso dos comprimidos e controla a dureza.
Sistema de alimentação forçada
Dois misturadores melhoram o escoamento dos grânulos para proporcionar uma alimentação precisa à prensa de comprimidos.
Controlo automático do peso dos comprimidos
As prensas da série TRPT-D utilizam um sistema de controlo por PLC com interface POD para monitorizar e controlar automaticamente os desvios do peso dos comprimidos.
Sistema elétrico
Métodos avançados de controlo e componentes elétricos fiáveis de fornecedores líderes proporcionam controlo programado e proteção por interbloqueio.
Lubrificação centralizada
Um sistema automático e intermitente de lubrificação sob pressão funciona com baixo caudal, utilizando uma bomba central e um distribuidor de alta precisão.
Dados técnicos da TRPT-D26
| Parâmetro | Valor |
|---|---|
| Matrizes e punções | 26 conjuntos |
| Tipo de ferramentas | D |
| Força de pré-compressão | 30 kN |
| Força máxima de compressão | 100 kN |
| Diâmetro máximo do comprimido | 25 mm |
| Espessura máxima do comprimido | 10 mm |
| Profundidade máxima de enchimento | 20 mm |
| Diâmetro da matriz | 38.1 mm |
| Diâmetro do punção | 25.35 mm |
| Velocidade de rotação | 110 rpm |
| Produção | 171 600 comprimidos/h |
| Tensão / frequência | 380 V / 50 Hz |
| Potência do motor principal | 7.5 kW |
| Dimensões | 820 × 1100 × 1750 mm |
| Peso | 1600 kg |

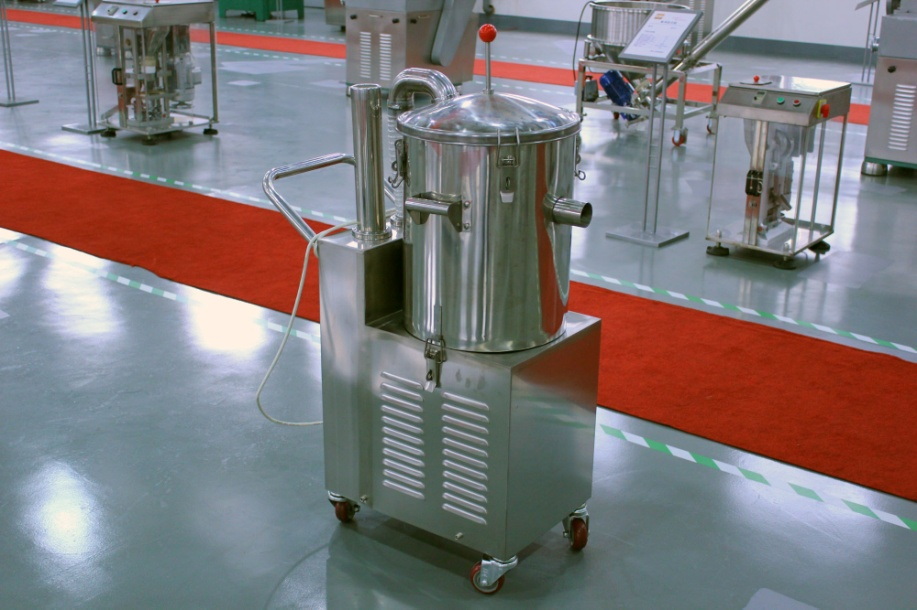

Coletor de pó TRCJ-1.1
Utilizado para remover pó de equipamentos e prensas de comprimidos em ambientes de produção farmacêutica, alimentar, química e de outras indústrias. Todas as peças em contacto com o produto são de aço inoxidável.
| Parâmetro | Valor |
|---|---|
| Caudal de ar de aspiração | 360 m³/h |
| Vácuo mínimo | 19 500 Pa |
| Potência total | 1.1 kW |
| Dimensões | 700 × 460 × 1030 mm |
| Peso | 70 kg |

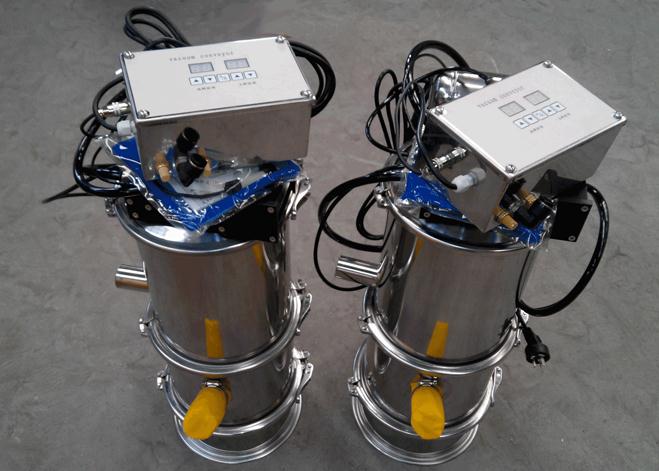

Tremonha de carregamento a vácuo TRVC-1
Este sistema de transporte a vácuo de terceira geração utiliza uma bomba ejetora de múltiplos estágios e um filtro metálico. Processa pós e grânulos e dissipa a eletricidade estática.
Características da TRVC-1
- Acionamento por ar comprimido.
- Cumpre as normas GMP.
- Evita a segregação de pós e grânulos.
- Os filtros de liga de titânio não se deformam nem se desgastam.
- Elimina a eletricidade estática.
- Fabricada com materiais não tóxicos e resistentes à corrosão.
- Evita a contaminação cruzada.
- Os materiais não aderem à superfície interior do transportador.
- Controlo inteligente e elevado nível de automação.
- Conceção modular para facilitar a limpeza e a desmontagem.
| Parâmetro | Valor |
|---|---|
| Capacidade de alimentação | 350 kg/h |
| Pressão do ar | 0.6 MPa |
| Consumo de ar | 180 L/min |
| Dimensões | Diâmetro 140 × 560 mm |
| Peso | 35 kg |

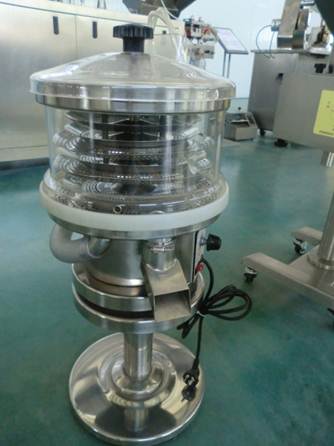

Removedor de pó de comprimidos TRFQ-300
O TRFQ-300 é um equipamento auxiliar para prensas de comprimidos de alta velocidade. Remove o pó aderente à superfície dos comprimidos durante a compressão e é amplamente utilizado nas indústrias química, farmacêutica e alimentar. Também transporta comprimidos, fragmentos de medicamentos ou grânulos. A ligação a uma unidade de aspiração ou a um soprador melhora a sua eficácia. Apresenta baixo ruído e manutenção fácil.
| Parâmetro | Valor |
|---|---|
| Produção | 550 000 comprimidos/h |
| Ruído máximo | 82 dB |
| Distância de remoção de pó | 3 m |
| Pressão | 0.2 MPa |
| Dimensões | 410 × 410 × 880 mm |
| Peso | 35 kg |

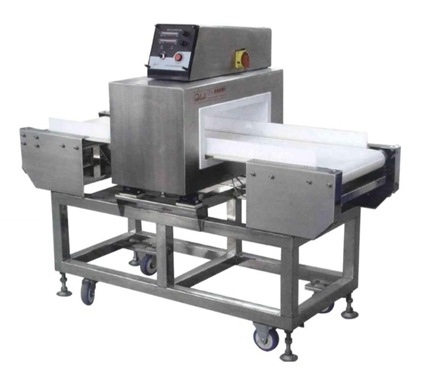

Detetor de metais TRTF-II
Este detetor identifica contaminantes metálicos e pode ser utilizado numa linha de produção com prensa de comprimidos.
| Parâmetro | Valor |
|---|---|
| Sensibilidade a metais ferrosos (Fe) | Diâmetro 1.0 mm |
| Sensibilidade a aço inoxidável (s.s.) | Diâmetro 2.0 mm |
| Largura de inspeção | 400 mm |
| Altura de inspeção | 150 mm |
| Potência do motor | 1.5 kW |
| Dimensões | 1300 × 830 × 1000 mm |
| Peso | 300 kg |
