TIME ROLLING · ELEVAÇÃO ARTIFICIAL
Reduzir os custos
de bombagem por hastes
Acoplamentos giratórios TR para hastes de bombagem em operações de elevação artificial.
VISÃO GERAL DO PRODUTO

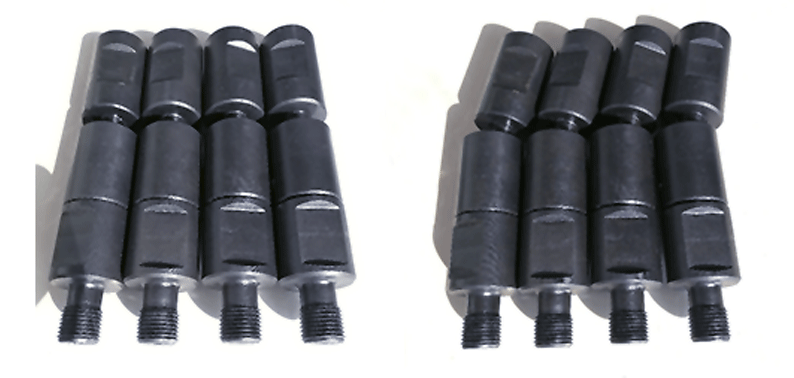

Acoplamentos giratórios TR para hastes de bombagem
Os acoplamentos giratórios TR para hastes de bombagem, também conhecidos como juntas giratórias de hastes, podem reduzir significativamente os custos de bombagem e de energia e aumentar a taxa de produção. Podem prevenir eficazmente falhas de bombagem por hastes em operações de elevação artificial.
Funções principais
O acoplamento giratório TR para hastes de bombagem pode reduzir significativamente os custos de bombagem e falhas mecânicas, como hastes dobradas, falhas de rosca, falhas de ligação e prisão de hastes. Pode prolongar o período de funcionamento dos poços sem manutenção, reduzir o atrito e a carga das bombas de hastes e poupar custos de energia e bombagem. O acoplamento estabelece uma ligação articulada entre hastes, permitindo sobrecurso do êmbolo da bomba e aumento da taxa de produção.
PRINCÍPIO DE FUNCIONAMENTO
Junta articulada
(articulação).
Os acoplamentos giratórios TR podem estabelecer juntas articuladas entre hastes de bombagem. O acoplamento pode rodar 360° em torno do seu próprio eixo e permite uma deflexão de cerca de 1° em relação ao centro, conforme a imagem. Ajusta automaticamente o desvio e a direção, evita o desaperto da rosca, o excesso de binário e o desgaste excêntrico. É uma ferramenta de fundo de poço adequada para reduzir os custos de bombagem por hastes e aumentar a taxa de produção em operações de elevação artificial.
APLICAÇÕES
Quatro condições de funcionamento.
O acoplamento giratório TR pode ser utilizado em todos os tipos de poços com bombagem por hastes.

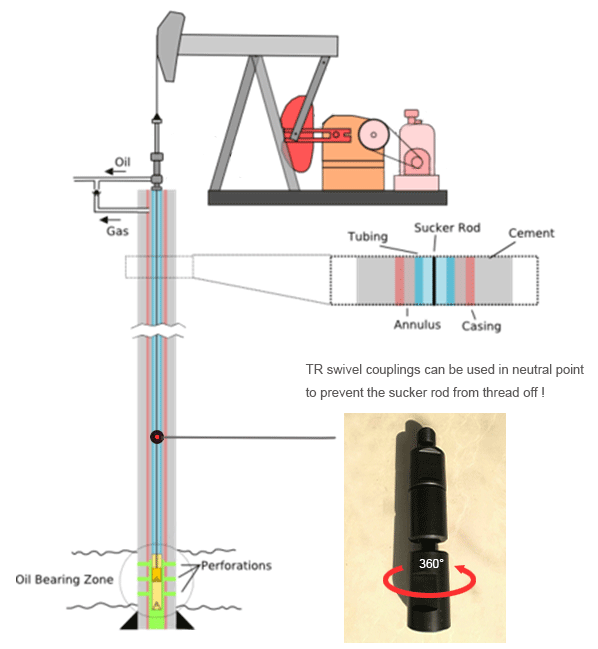

Evitar o desaperto da rosca da haste de bombagem
Instale acoplamentos giratórios TR no ponto neutro. Podem eliminar o binário de desaperto das hastes durante o movimento alternativo, prevenindo eficazmente o desaperto das roscas.

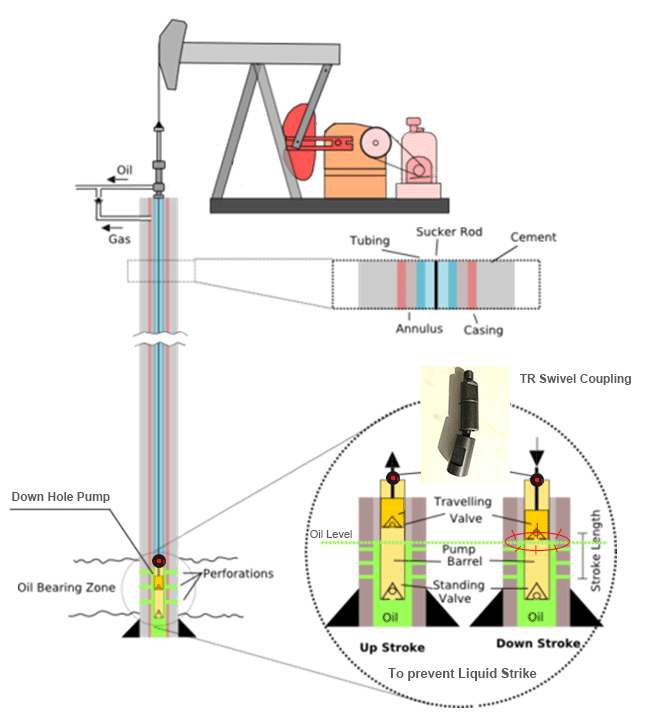

Condições de golpe de fluido
Instale o acoplamento giratório TR na haste acima do pistão. Pode aliviar o forte impacto do momento fletor. Quando o nível de petróleo desce, permite prevenir o golpe de fluido, evitar danos nas ferramentas de fundo e nos equipamentos de superfície e reduzir os custos de bombagem por hastes.

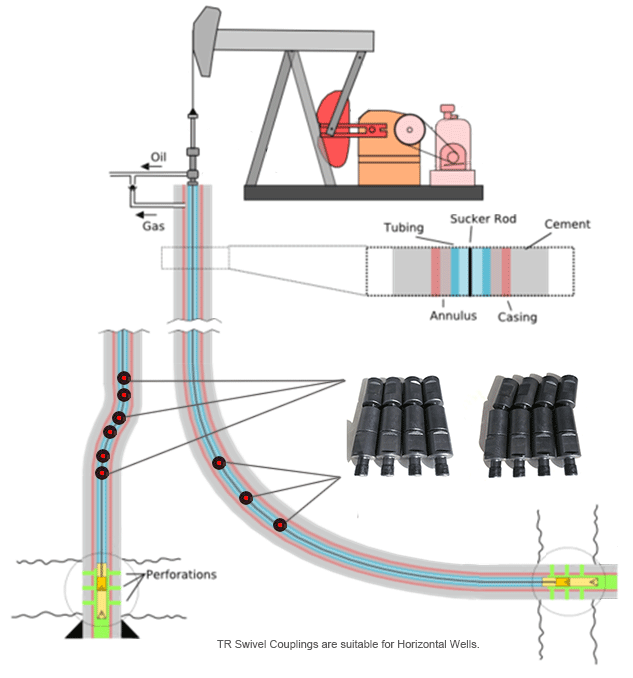

Poços horizontais
O acoplamento giratório TR pode ser ligado às hastes junto dos pontos de flexão, estabelecendo uma ligação articulada. Isto pode evitar o desgaste excêntrico, reduzir o atrito e a carga do sistema de elevação artificial, prolongar o período sem manutenção e a vida útil dos tubos e hastes e reduzir significativamente o consumo de energia e os custos.

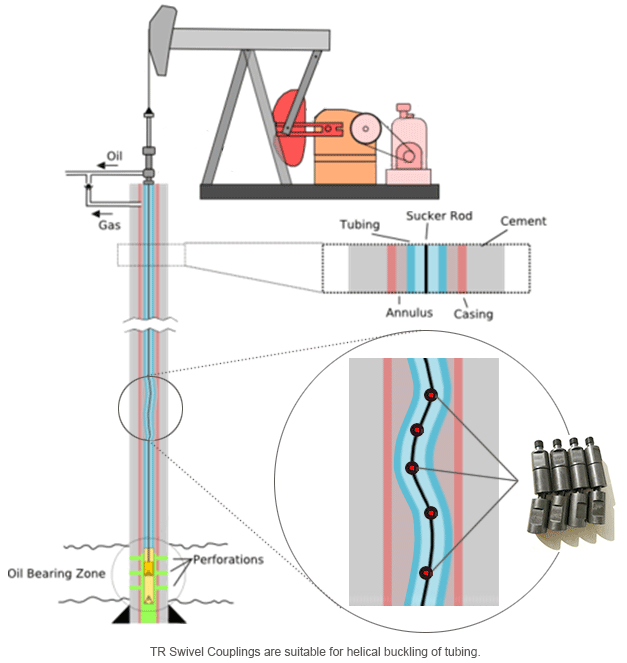

Flambagem helicoidal da tubagem
O acoplamento giratório TR pode ser ligado às hastes junto das zonas de flambagem helicoidal. A sua ligação articulada permite que as hastes funcionem suavemente nessas zonas, em condições adequadas. Pode proporcionar sobrecurso do êmbolo da bomba e aumentar a taxa de produção do poço.
VANTAGENS DO PRODUTO
Vantagens do nosso acoplamento giratório
- Aumentar a taxa de produção
- Aumentar a eficiência
- Reduzir a carga das hastes
- Reduzir fugas na tubagem
- Reduzir falhas das hastes
- Reduzir reparações da bomba
