Sondas de perfuração de petróleo e gás

As sondas são fornecidas com referência às especificações API 4F, 7K, 8C, 6A e 16C, com configurações selecionadas para o projeto.

• Opções de motores CAT ou Cummins.
• Mastro tipo K com opções de subestrutura basculante ou de caixas empilhadas.
• Guinchos de perfuração de acionamento elétrico com travagem de disco.
• Comandos eletrónicos automáticos e regulação de velocidade de frequência variável em corrente contínua ou alternada.
• Sistemas de circulação de fluidos de perfuração e de controlo de poço.
• Top drive selecionado de acordo com a marca e a especificação exigidas pelo cliente.

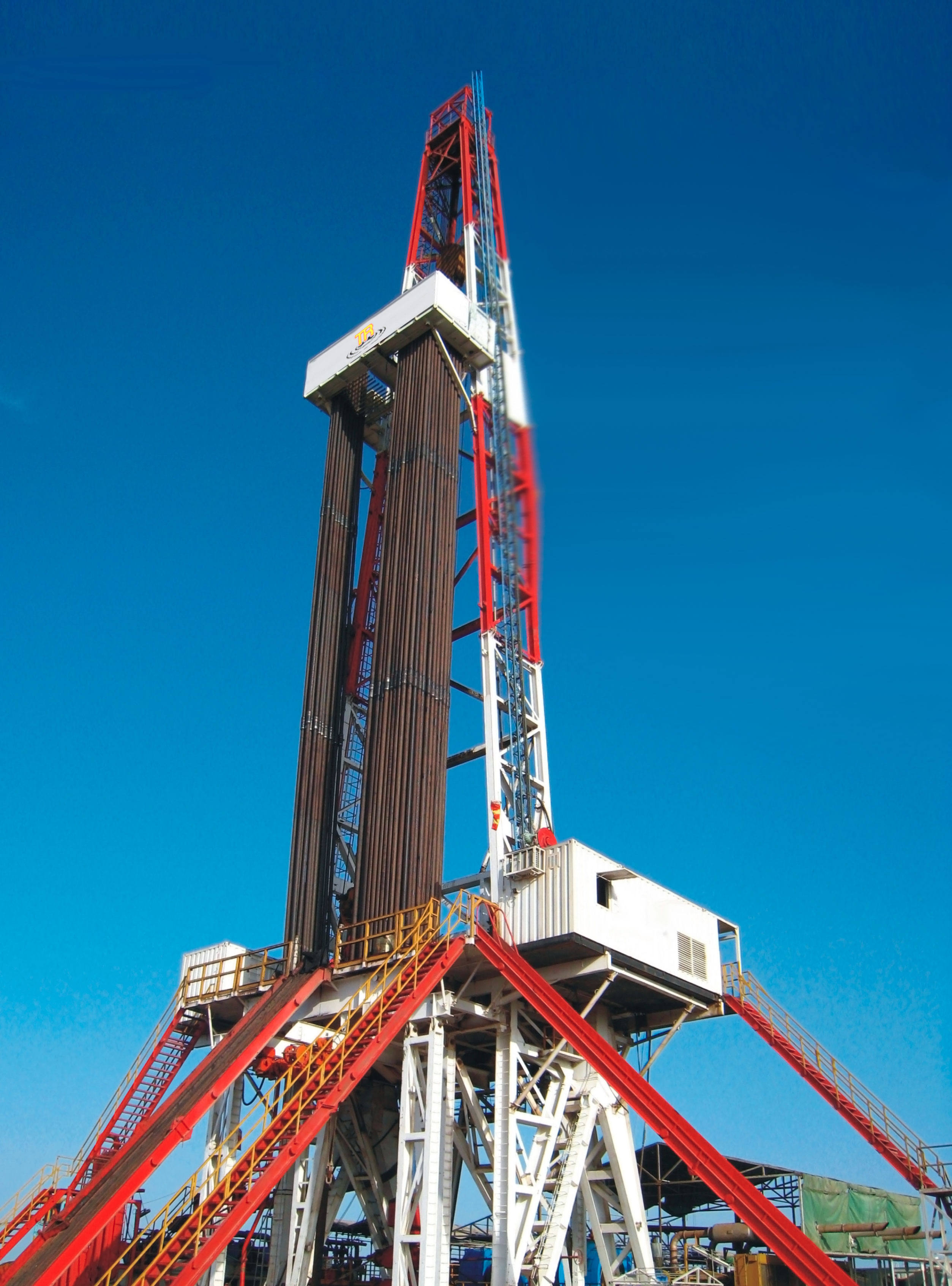

As sondas modulares são configuradas para locais como instalações offshore, desertos, planaltos e regiões polares. O mastro, o guincho de perfuração, a subestrutura e o equipamento associado são selecionados de acordo com o ambiente de operação.

• Gama de profundidades de perfuração: 1,500–9,000 m.
• Acionamento elétrico, composto ou mecânico.
• Mastro tipo K e subestrutura tipo caixa ou basculante.
• Top drive disponível.

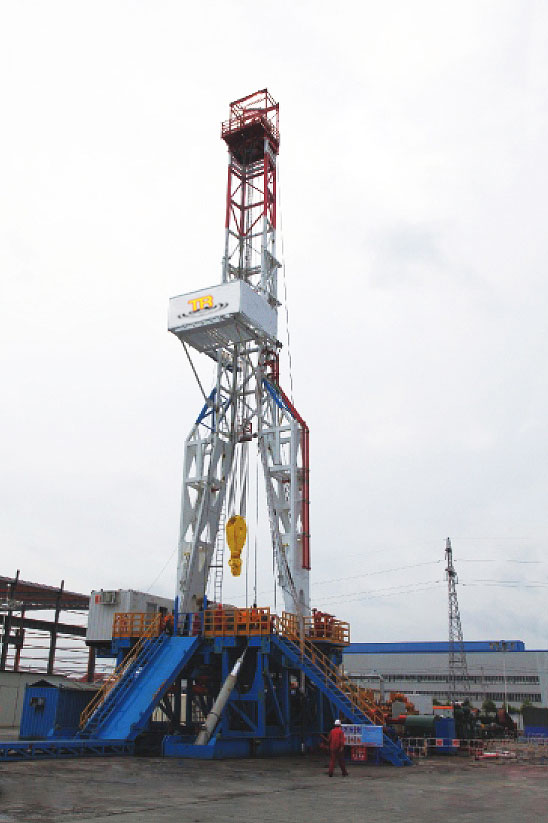

Os módulos sobre reboque e as ligações por pinos reduzem o número de operações de montagem e desmontagem. Esta gama abrange sondas de 1,000–2,000 hp para projetos que exigem deslocações frequentes.

• Acionamento de corrente alternada com frequência variável.
• Mastro tipo K de elevação hidráulica, telescópico de dois estágios.
• Módulos unidos por pinos, concebidos para montagem sem grua.
• Sistema automático de perfuração com travões de disco hidráulicos.
• Comandos digitais com acionamentos independentes do guincho e da mesa rotativa.

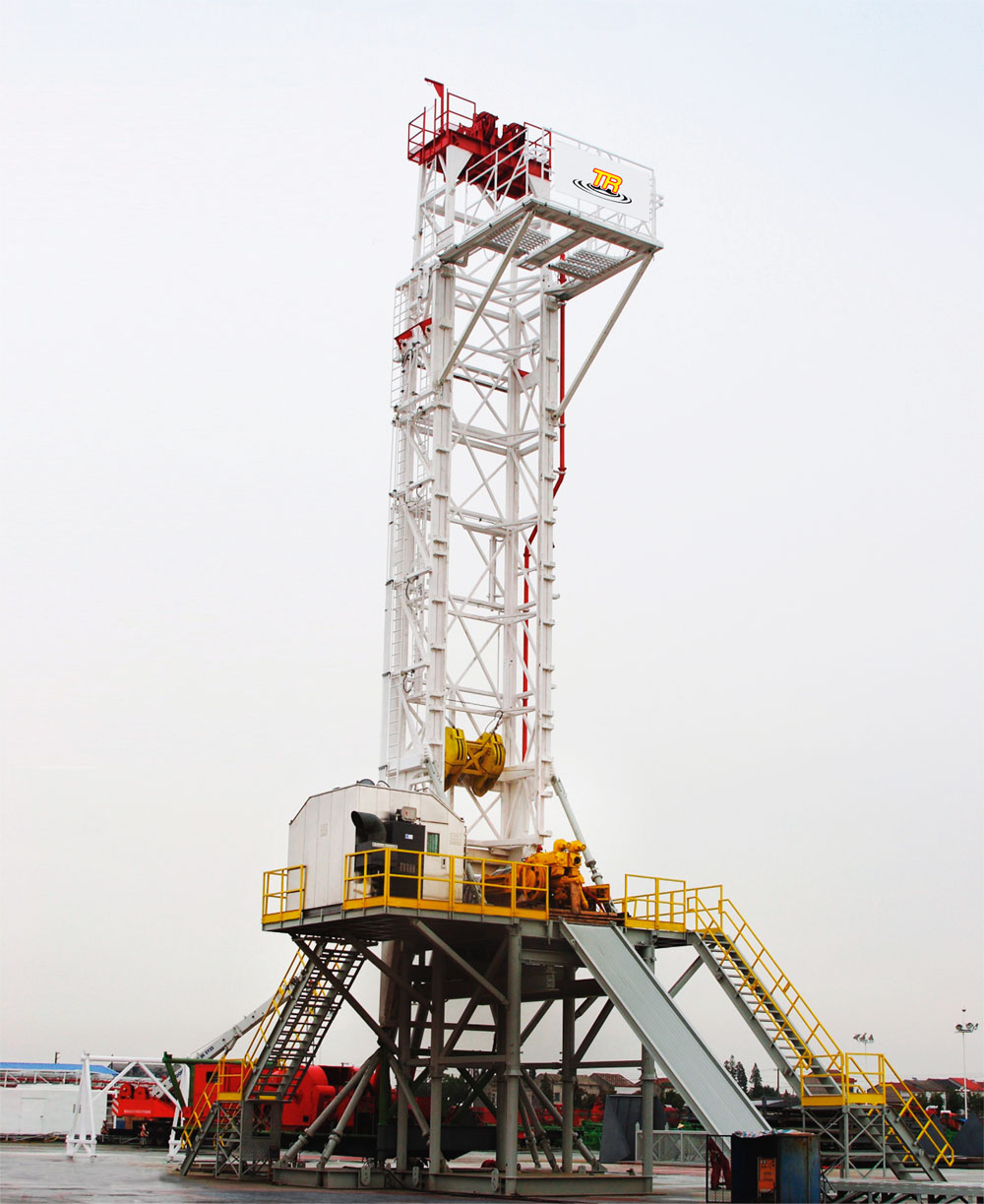

As sondas transportáveis por helicóptero são concebidas para locais remotos de difícil acesso por camião, incluindo florestas tropicais. A construção modular facilita o transporte, a montagem e a desmontagem.

• Gama de profundidades de perfuração: 2,000–5,000 m.
• Acionamento de corrente alternada com frequência variável.
• Mastro tipo K telescópico ou basculante.
• Opções de peso dos módulos: 2.72, 4 ou 10 toneladas métricas, consoante os requisitos de transporte.
• Módulos unidos por pinos e instrumentos selecionados para condições de calor, humidade ou baixas temperaturas.

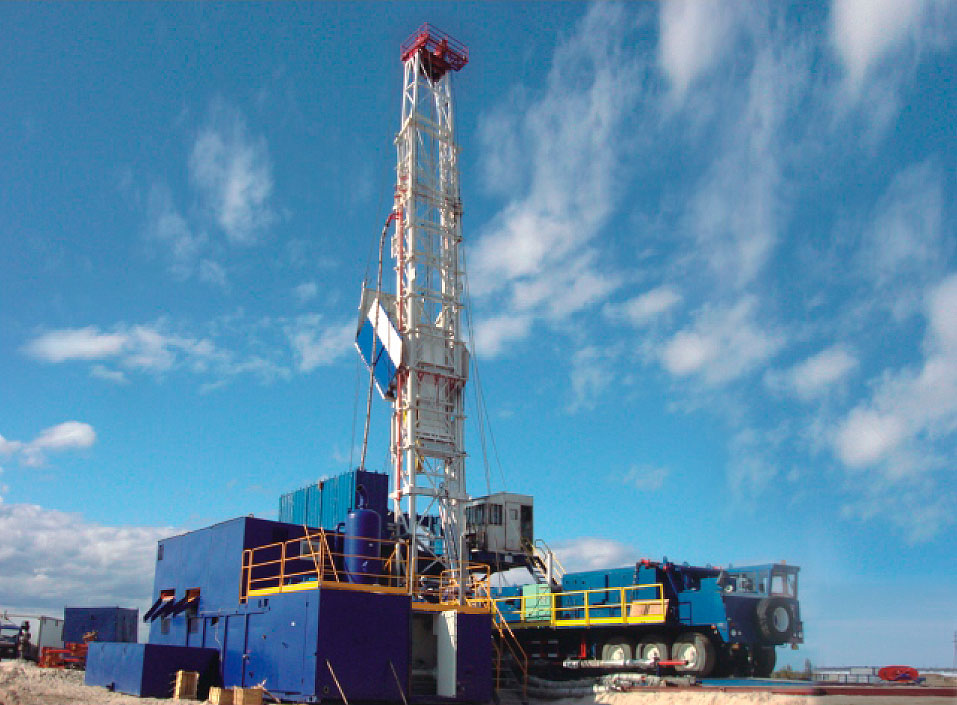

Os materiais e os processos de soldadura, maquinação e tratamento térmico são selecionados para ambientes frios. As configurações incluem sondas para plataformas de poços, sondas modulares e sondas montadas em camião.

• Temperatura de operação: −45 a +45°C; temperatura mínima de armazenamento: −60°C.
• Componentes resistentes ao frio e assistência ao arranque do motor.
• Barreiras contra o vento, recintos isolados, aquecedores elétricos, aquecimento por ar e ar condicionado para as áreas de operação.
• Traçagem térmica e aquecedores para tubagens de circulação e sistemas hidráulicos, pneumáticos e elétricos.

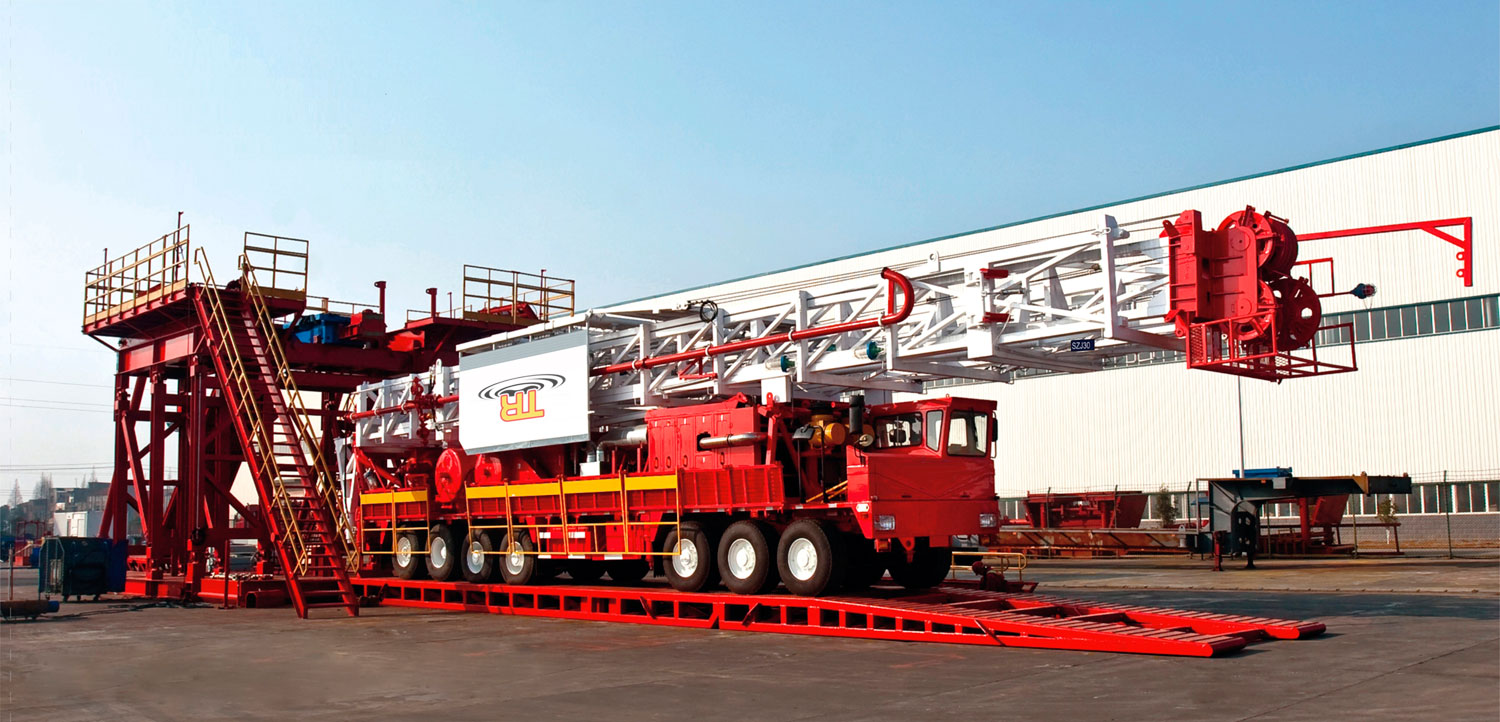

As sondas montadas em camião estão disponíveis em configurações de 450, 550, 650, 750 e 1,000 hp para poços pouco profundos ou de profundidade intermédia. Os modelos podem ser adaptados a climas frios, desertos e terrenos montanhosos.

• Comandos elétricos, pneumáticos e hidráulicos centralizados.
• Mastro API 4F.
• Tambor principal com ranhuras Lebus integradas, travão principal de cinta ou de disco hidráulico e travão auxiliar.
• Eixos para serviço pesado, chassis de alta resistência, direção assistida hidráulica e travagem de circuito duplo.
• Top drive e motor de emergência opcionais.

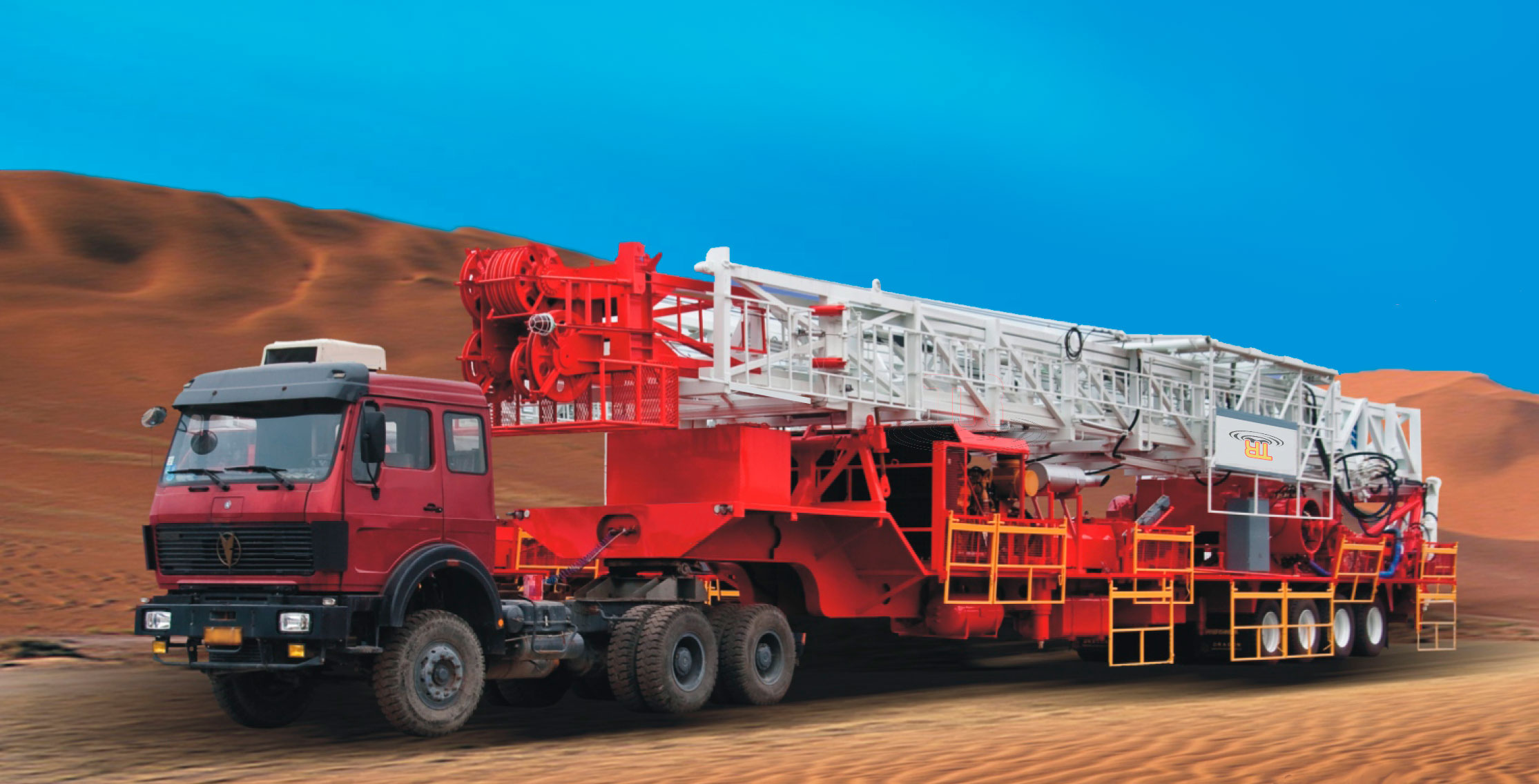

O sistema de potência, o guincho, o mastro, o bloco móvel e o sistema de acionamento são instalados num semirreboque para facilitar a deslocação entre locais.

• Séries de profundidade disponíveis: 1,500, 2,000, 3,000 e 4,000 m.
• Suportes auxiliares de mastro de asa dupla para elevadas cargas de elevação na sonda de 4,000 m.
• Três carris paralelos para perfuração de grupos de poços numa única fila.
• Temperatura de operação: −45 a +45°C; temperatura mínima de armazenamento: −60°C.

A Time Rolling oferece normalmente uma garantia de um ano a partir da instalação. O programa de apoio indicado inclui visitas ao local aproximadamente a cada 12 meses durante os primeiros dois a três anos, com assistência técnica durante essas visitas.

Os engenheiros podem prestar 60–90 dias de instalação e formação operacional no local durante a colocação inicial em serviço. Confirme o âmbito e o calendário do apoio na proposta do projeto.
