Bombas de hastes
As bombas de hastes Time Rolling elevam o petróleo através do movimento alternativo do êmbolo, acionado pela coluna de hastes a partir da superfície. A gama inclui bombas convencionais segundo normas API e modelos especiais configurados para as condições do poço.
- Bombas de hastes convencionais
- Segundo normas API
- Comprimento do cilindro da bomba com revestimento eletrolítico
- Até 9 m
- Outras hastes e tubos
- Até 10 m

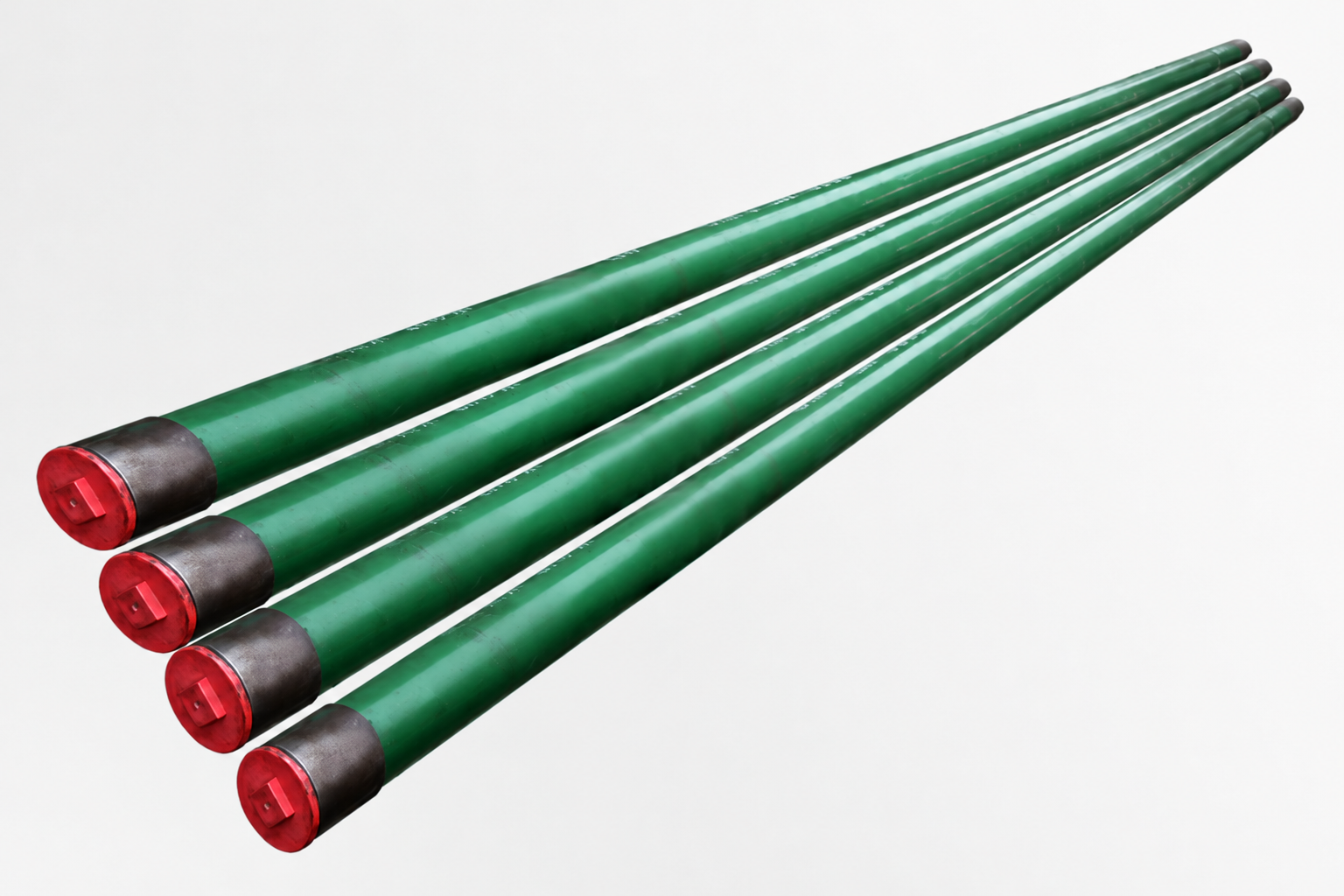

Bombas de hastes convencionais
A coluna de hastes transmite o movimento da superfície ao êmbolo de fundo. A ação alternativa introduz o petróleo nos tubos de produção e eleva-o até à superfície.
As bombas convencionais seguem os requisitos API. Podem ser fornecidas bombas de êmbolo longo, bombas suspensas e outras disposições segundo a configuração especificada pelo cliente.
Dimensões e aplicações das bombas
Compare os códigos dos modelos, o diâmetro da bomba, os comprimentos do êmbolo e do cilindro, a dimensão dos tubos de produção, o diâmetro da haste e as dimensões das ligações na tabela técnica.
| Modelo | Código do modelo | Diâmetro da bomba em mm | Comprimento do pistão em m | Cilindro da bomba em m | Diâmetro exterior do tubo de produção em mm | Diâmetro da haste da bomba em mm | Ligação prolongada em m | Aplicação |
|---|---|---|---|---|---|---|---|---|
| Bomba tubular | 20/25-106TH | 28.5 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 15.9~19.1 | 0.6~0.9 | Adequada a poços petrolíferos cujos fluidos produzidos contêm sais, enxofre, dióxido de carbono, bactérias e pequenas quantidades de areia. |
| 20/25-125TH | 31.8 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 15.9~19.1 | 0.6~0.9 | ||
| 20/25-150TH | 38.1 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 19.1 | 0.6~0.9 | ||
| 20/25-175TH | 44.5 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 19.1 | 0.6~0.9 | ||
| 25-200TH | 50.8 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 25-225TH | 57.2 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 30-275TH | 69.9 | 06~2.1 | 3.3~9.5 | 88.9 | 22.2 | 0.6~0.9 | ||
| 40-375TH | 95.3 | 06~2.1 | 3.3~9.5 | 114.3 | 25.4 | 0.6~0.9 | ||
| 40-375TH | 95.3 | 06~2.1 | 3.3~9.5 | 114.3 | 25.4 | 0.6~0.9 | ||
| Bomba de haste | 20-125RH/W | 31.8 | 06~2.1 | 3.3~9.5 | 60.3 | 19.1 | 0.6~0.9 | |
| 25-150RH/W | 38.1 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 25-175RH/W | 44.5 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 25-200RH/W | 50.8 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 30-225RH/W | 57.2 | 06~2.1 | 3.3~9.5 | 88.9 | 19.1 | 0.6~0.9 |

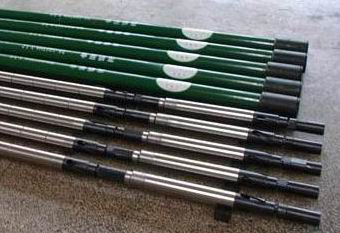

Bombas de hastes especiais
Os modelos especiais destinam-se a poços com areia, gás ou petróleo de alta viscosidade, bem como poços inclinados, sem tubagem de produção e outras aplicações específicas. A seleção da bomba e dos componentes baseia-se nas condições do campo e nos requisitos do cliente.
- Revestimento eletrolítico de cilindros em circuito fechado e brunimento horizontal de furos profundos para cilindros revestidos até 9 m de comprimento; outras hastes e tubos até 10 m.
- As opções de êmbolos incluem aço inoxidável, acabamentos eletrolíticos e superfícies de Ni-P revestidas por projeção e fusão.
- As esferas e sedes de válvulas estão disponíveis em aço inoxidável, cerâmica e carbonetos.
