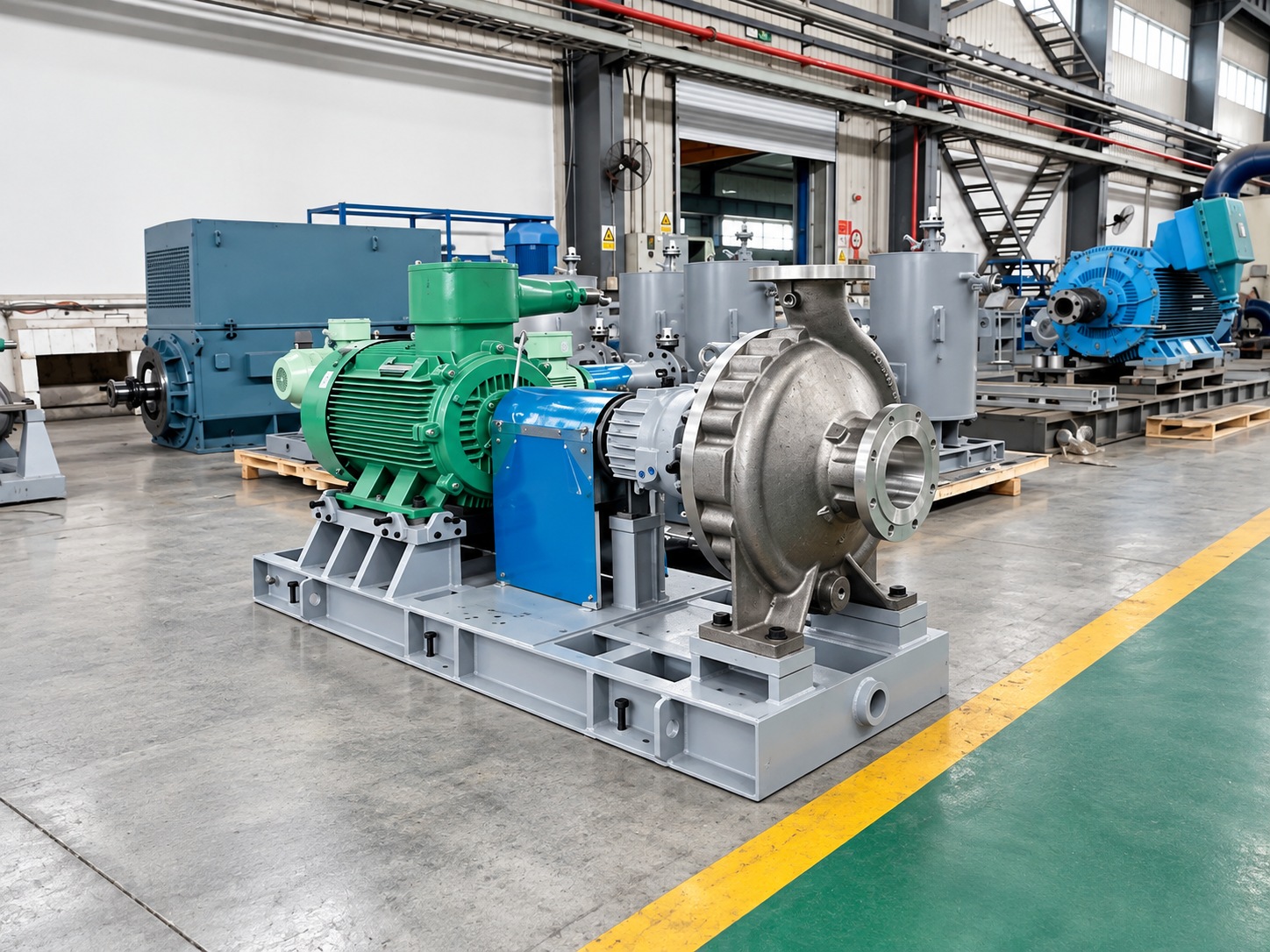

Conjunto de bomba horizontal com motor verde e proteção azul do acoplamento.

EM CONSOLA / HORIZONTAL DE UM ESTÁGIO

API 610 OH1 & OH2 Bombas de processo em consola

A Time Rolling oferece bombas horizontais de um estágio em consola, com corpos apoiados em pés ou na linha de centro, para aplicações de processo de serviço ligeiro e médio.

Explore a gama de funcionamento ↓

DUAS CONFIGURAÇÕES DE APOIO

API 610 OH1 e OH2: a diferença estrutural

OH1

Corpo apoiado em pés

O corpo é apoiado por pés abaixo da linha de centro do veio. O impulsor fica em consola relativamente ao conjunto de chumaceiras, numa configuração horizontal de um estágio.

OH2

Corpo apoiado na linha de centro

O corpo é apoiado na linha de centro do veio. Esta configuração de apoio permite a dilatação térmica do corpo em torno da linha de centro do veio e é considerada na análise de aplicações a temperaturas elevadas.

Selecione a configuração de apoio em conjunto com a temperatura de funcionamento, cargas da tubagem, limitações de instalação e requisitos de manutenção. A configuração final da bomba é analisada em função do serviço especificado.

CONFIGURAÇÃO

Opções de conceção para o processo

Podem ser consideradas conceções especiais para outras aplicações. As opções são selecionadas para se adequarem ao líquido e às condições de funcionamento; não estão incluídas em todas as configurações de bombas.

Impulsores abertos, de baixo caudal ou recuados
Corpo antiobstrução
Camisa de aquecimento
Construção especial para alta pressão de aspiração
Conceção autoescorvante

GAMA DA FAMÍLIA OH1 / OH2

Gama de funcionamento

Pressão: 13.5 MPa máx.
Caudal: ～2600 m³/h
Altura manométrica: ～300 m
Temperatura: 450 °C máx.

Os materiais, configurações de vedação, requisitos de inspeção e ensaio e qualquer conformidade exigida com a API 610 são acordados durante a análise técnica da bomba selecionada.

Conjuntos de bombas e detalhes

5 fotografias reais

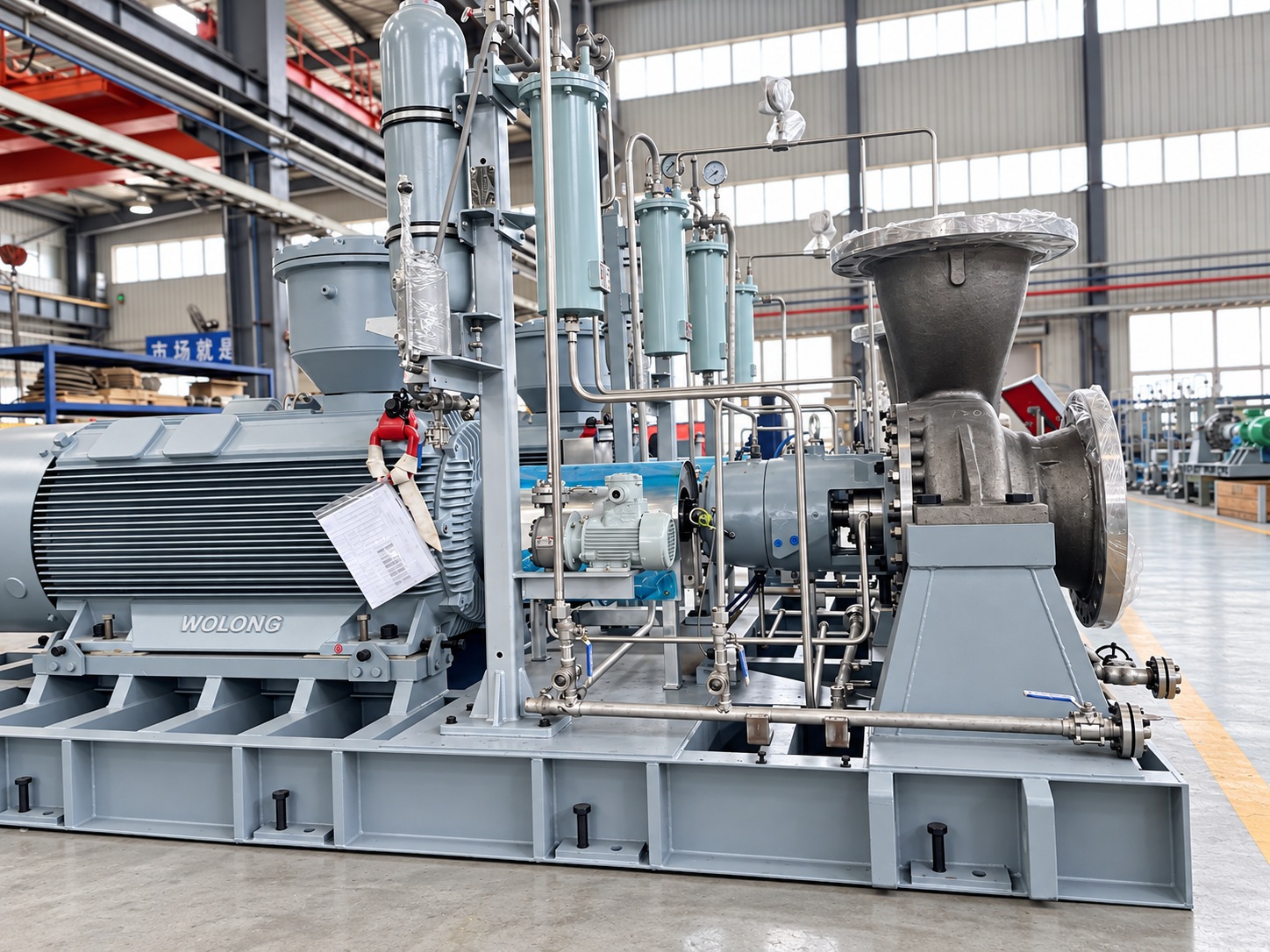

Vista lateral de uma bomba acionada por motor com reservatórios e tubagens auxiliares.

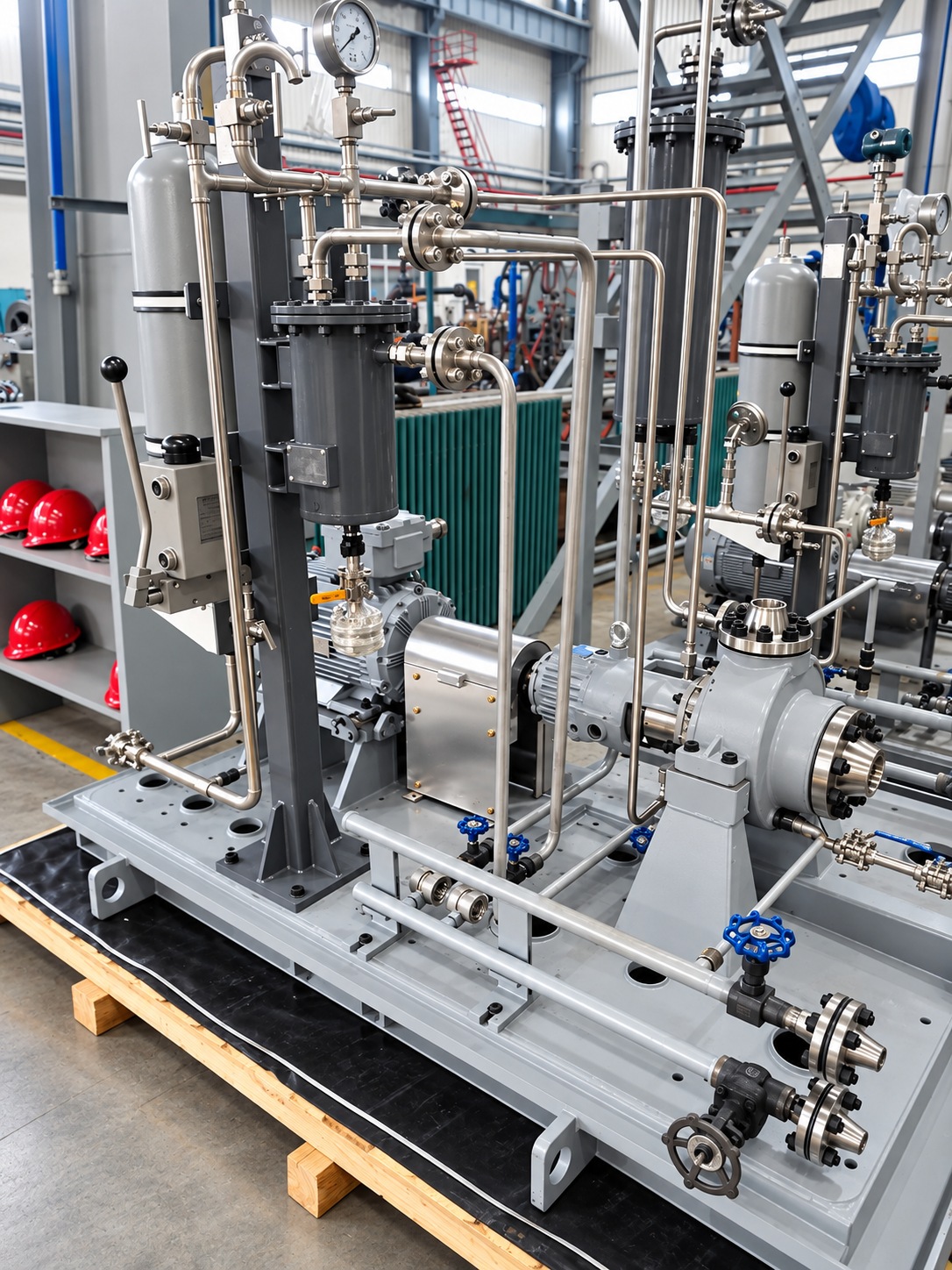

Bomba montada em base com reservatórios auxiliares e tubagens ligadas.

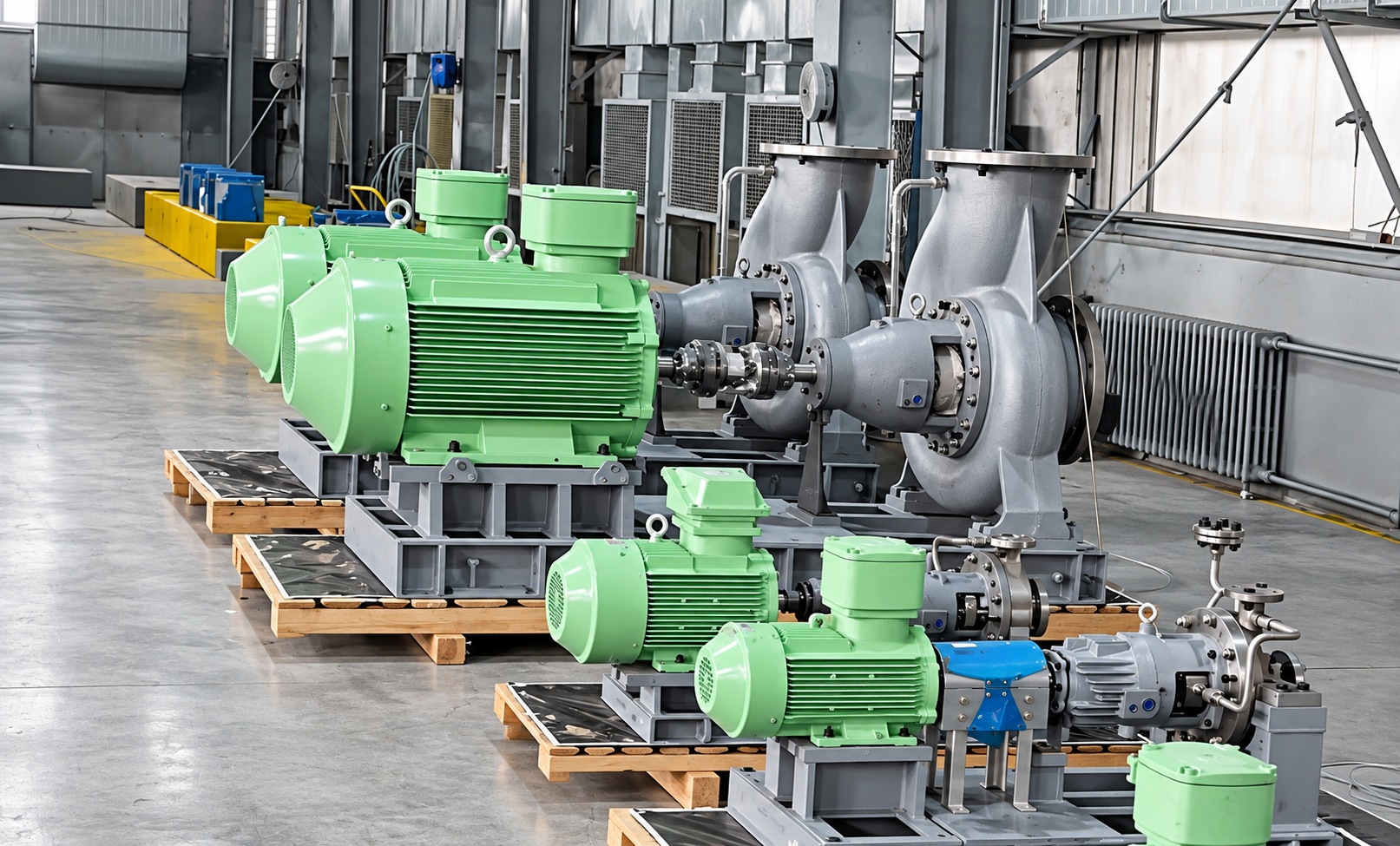

Conjuntos de bombas acionadas por motor sobre suportes de madeira para transporte.

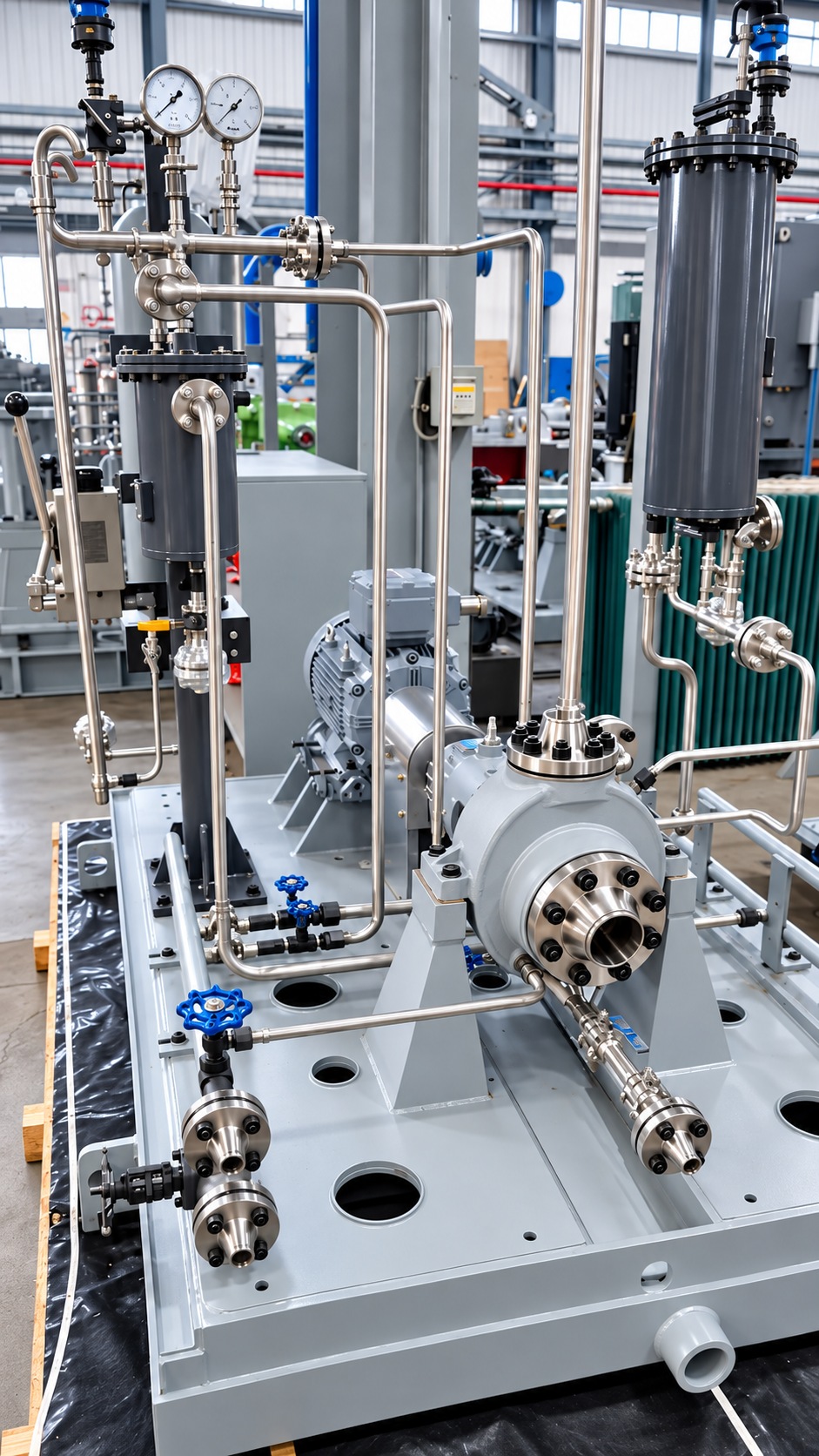

Vista frontal do corpo da bomba, entrada flangeada e tubagens auxiliares.

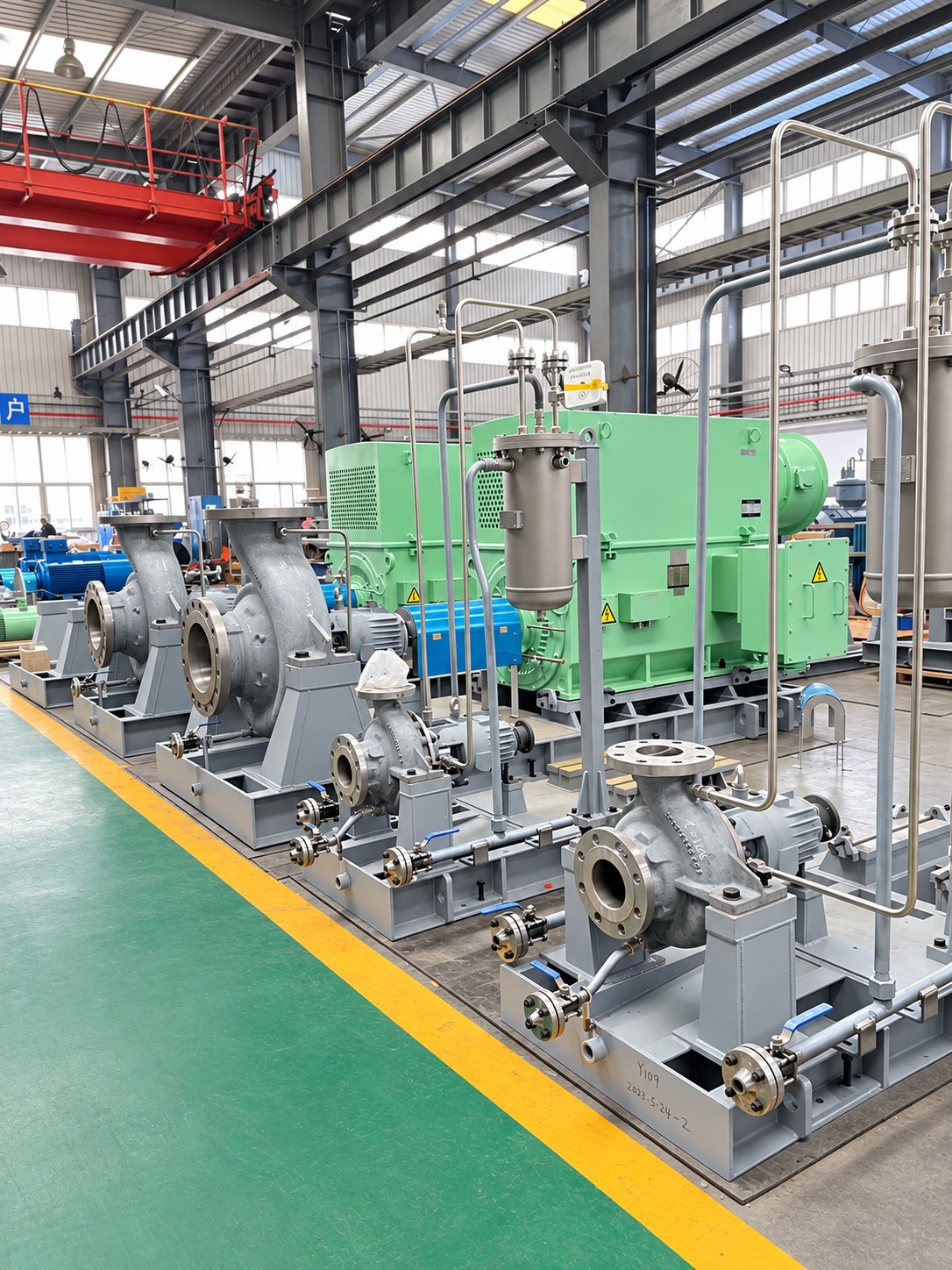

Conjuntos de bombas de diferentes dimensões dispostos na oficina.

Saiba mais sobre as nossas bombas e peças

A gama serve aplicações de processo de serviço ligeiro e médio. As propriedades do líquido, o teor de sólidos, as condições de aspiração e a temperatura determinam se é adequada uma configuração normal ou uma das conceções especiais.
O âmbito oferecido abrange bombas horizontais de um estágio em consola e as opções de conceção especial indicadas, sujeito a análise técnica.
As fotografias mostram exemplos de conjuntos; o motor, acoplamento, base e equipamentos auxiliares fornecidos para cada encomenda são definidos no âmbito acordado.
