TIME ROLLING · PRODUÇÃO DE PETRÓLEO E GÁS
Hastes de bombagem e acessórios
A Time Rolling fornece hastes e acessórios de união para poços petrolíferos com bombagem por hastes. O fabrico combina recalque contínuo, maquinação CNC e inspeção por partículas magnéticas fluorescentes, com capacidade publicada até cinco milhões de metros por ano.
- Graus C e D
- API 11B
- Ensaio por partículas magnéticas das cabeças das hastes
- 100%
- Produção máxima publicada da fábrica
- 5 milhões de m/ano
Fabrico e inspeção de hastes de bombagem
As matérias-primas são inspecionadas antes da produção. O endireitamento, o recalque contínuo e a maquinação CNC preparam o corpo e as extremidades das hastes, seguidos de inspeção por partículas magnéticas fluorescentes antes da entrega.

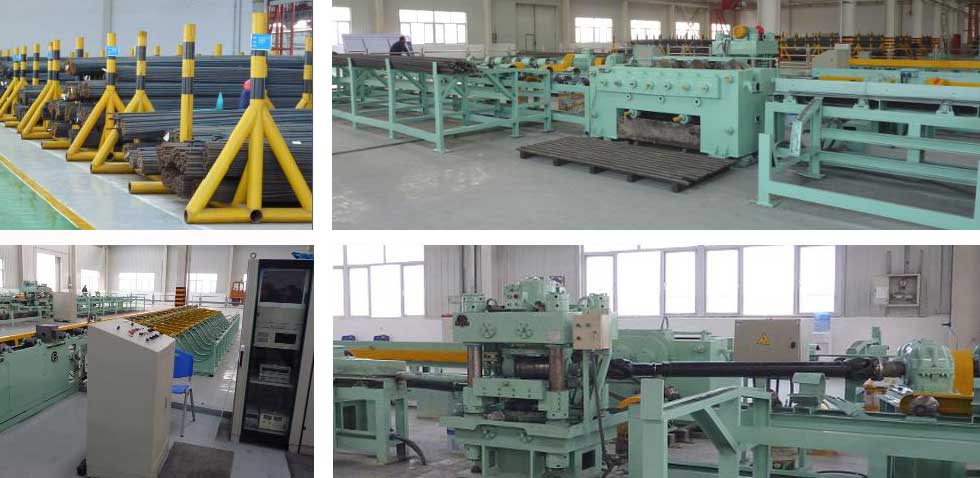

01 Matéria-prima e endireitamento
Inspeção do material recebido e endireitamento das barras a quente para favorecer a precisão dimensional.

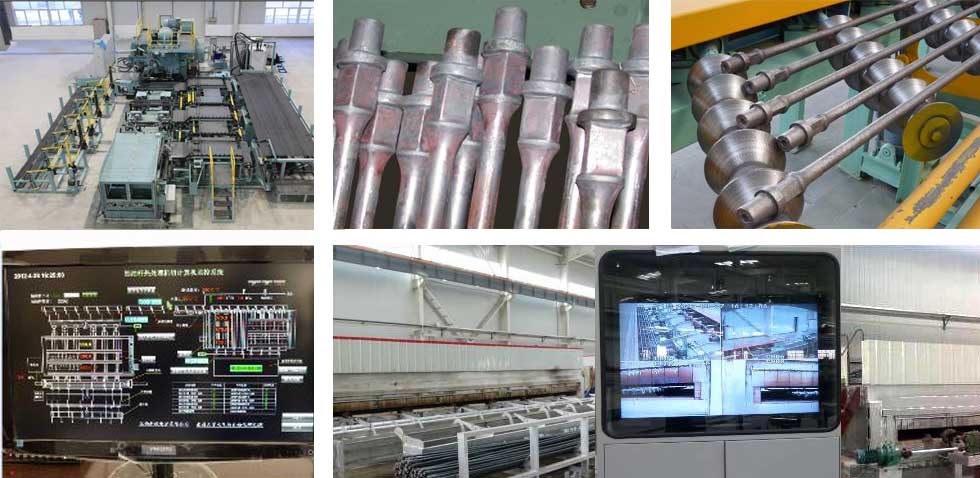

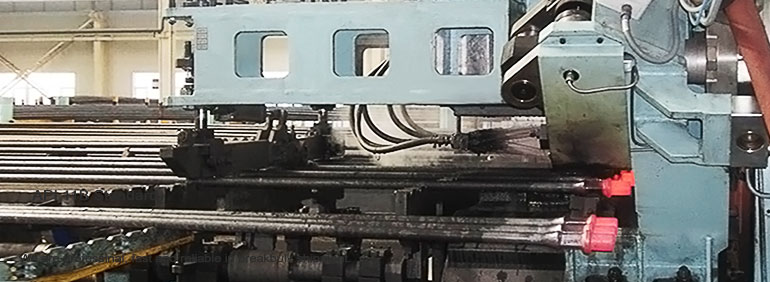

02 Recalque contínuo
Utilização da linha automática de recalque contínuo de origem russa para formar as extremidades das hastes.

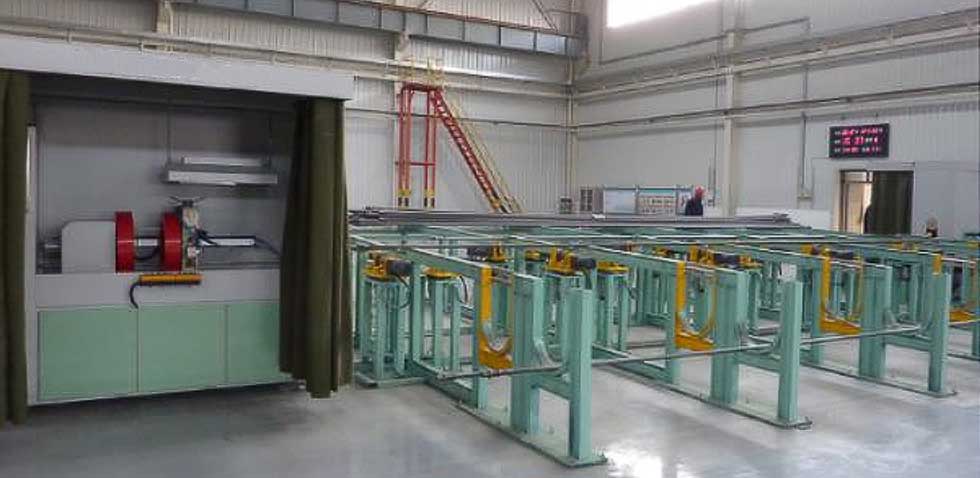

03 Inspeção por partículas magnéticas
Realização de ensaios por partículas magnéticas fluorescentes nas cabeças das hastes antes da entrega.

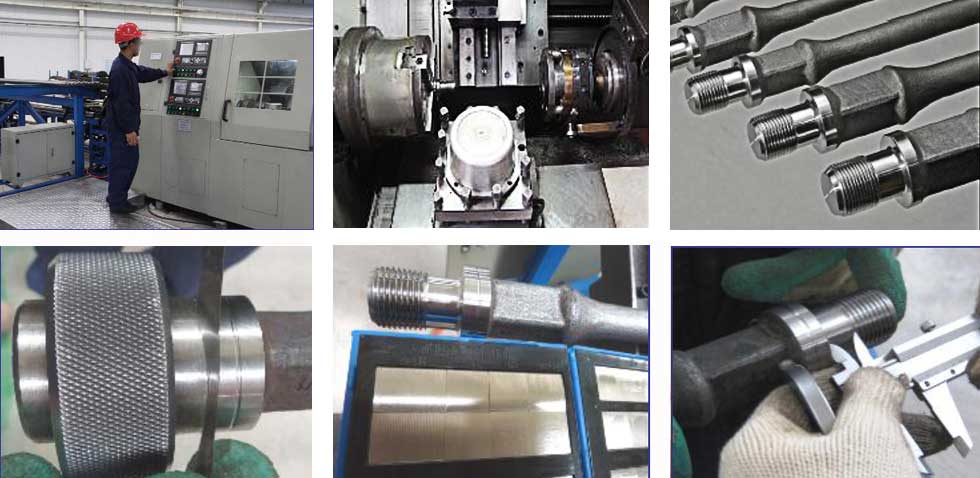

04 Maquinação CNC
Maquinação das extremidades e roscas das hastes com equipamentos CNC.

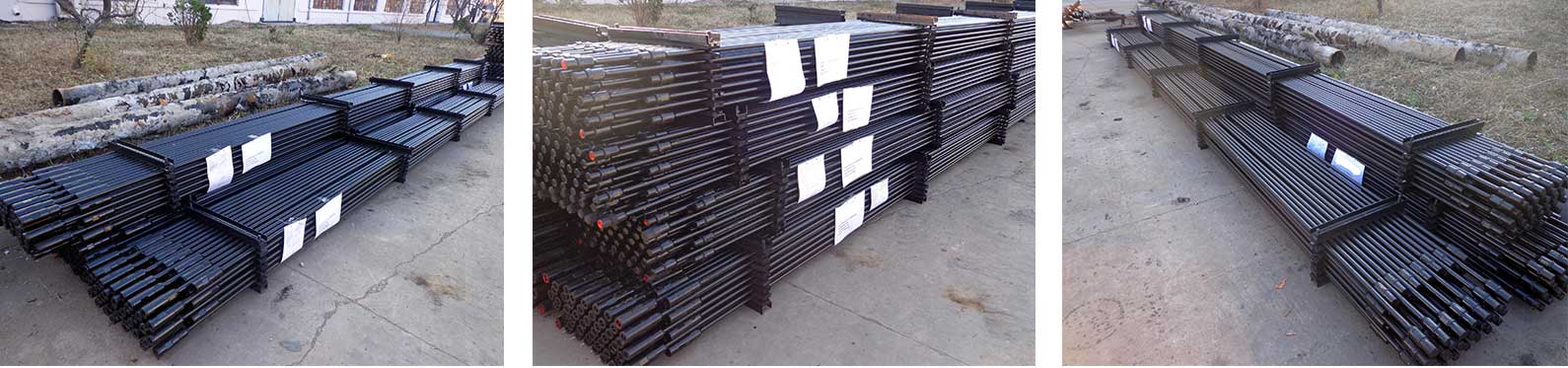

Graus e dimensões das hastes de bombagem
As hastes convencionais são fabricadas segundo a API Specification 11B nos graus C e D. Também são oferecidas hastes de grau H para aplicações em poços e com bombas maiores. Avalie os requisitos de grau, dimensão e ligação de acordo com as condições operacionais.
| Dimensão nominal em polegadas | Diâmetro exterior em mm | Diâmetro nominal da rosca em polegadas | Largura para chave | Comprimento | ||
|---|---|---|---|---|---|---|
| mm | polegadas | mm | ft | |||
| ⅝ | 15.88 | 1 5/16 | 22.2 | ⅞ | 7518 ~ 9042 | 25 ~ 30 |
| ¾ | 19.05 | 1 1/16 | 25.4 | 1 | ||
| ⅞ | 22.23 | 1 3/16 | 25.4 | 1 | ||
| 1 | 25.40 | 1⅜ | 33.3 | 1 5/16 | ||
| 1⅛ | 28.58 | 1 9/16 | 38.1 | 1½ | ||
| Comprimento da haste curta: 20, 44, 68, 92, 116 polegadas | ||||||

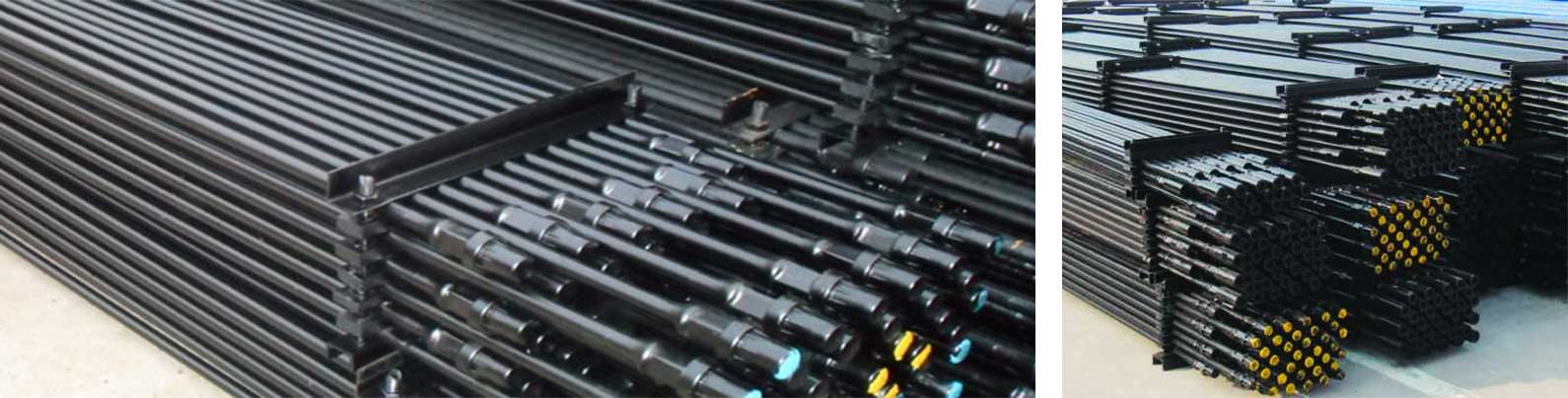

Configurações das hastes
As hastes ocas e outras configurações complementam a gama convencional. Especifique as dimensões e a disposição das uniões necessárias para a geometria do poço e as condições de serviço.
Uniões giratórias e rígidas para hastes de bombagem
As uniões giratórias introduzem articulação na coluna, ajudando a transferir a carga das barras de peso e reduzindo o encravamento em poços desviados. As uniões rígidas também são concebidas para reduzir o arrasto por atrito e favorecer um curso efetivo da bomba de fundo.
A folga de afastamento cria uma superfície de apoio para a parte inferior da coluna e reduz o contacto entre hastes, barras de peso e paredes dos tubos de produção. Uma união giratória pode rodar 360° em torno do eixo central, ajudando a reduzir o desaperto das roscas; os perfis hidrodinâmicos das uniões limitam o atrito com o fluido e os efeitos de pistão.

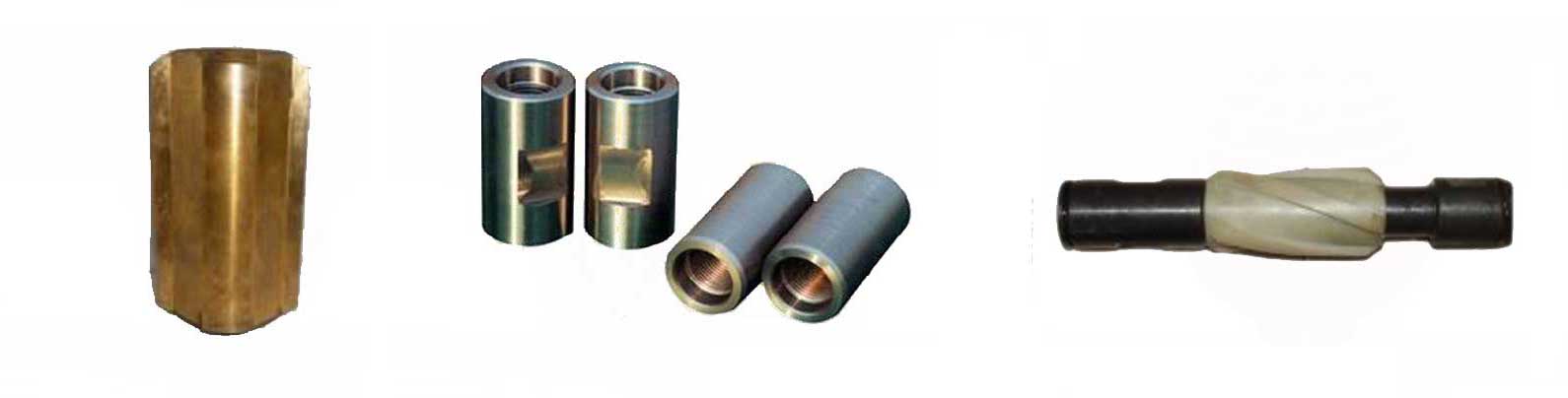

Acessórios de união para hastes de bombagem
Avalie em conjunto as dimensões da ligação da haste e da união ao especificar a coluna completa de hastes.
